概述：

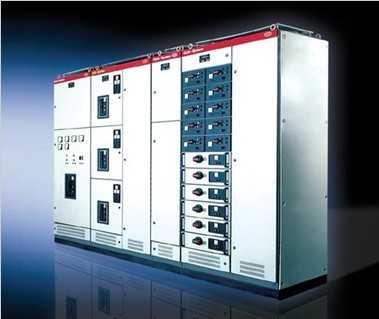

        GCS型抽屉式开关柜是两部联合设计组设计研制的，具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽屉式开关柜。目前，GCS型低压抽屉开关柜已被广泛选用。GCS型低压抽屉式开关柜的抽屉单元设有完善机械连锁装置，确保操作人员的人身安全；MCC柜单柜的回路数最多至22回，装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便；主要用于发电厂、变电所、石油化工、厂矿企业等抵押配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制。



抽屉

1、抽屉层高模数为160mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列，单回路额定电流400A；

2、抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变；

3、每台MCC柜最多能安装11个一单元抽屉或22个1/2单元的抽屉；

4、单元抽屉进出线按电流大小采用不同片数的同一规格的片式结构的接插件，一般一片接插件≤200A；

5、抽屉与电缆室之间的电气转接由转接件承担：1/2单元的抽屉与电缆室之间的转接采用背板式结构的转接件；



通风孔

1、通风孔的设计和安装使得当断路器在正常工作时或短路情况下没有电弧或可溶金属喷出。

2、通风孔的尺寸、形状及安装位置不会使整体外壳的强度下降。

3、通风孔的位置不会降低外壳的防护等级。

4、外壳顶部的通风孔用覆板遮盖。
