随着工业的发展，很多用电设备和工厂设备采用直流系统供电，直流系统的正极和负极不接地。对于不接地（IT）配电系统，应该进行绝缘电阻的监控以保证供电系统的安全运行。

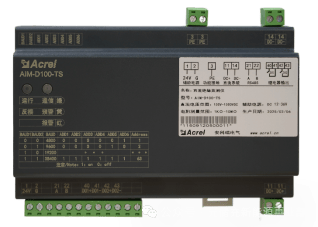

AIM-D100-TS 系列直流绝缘监测仪可以应用在15~1500V 的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

产品主要针对 DC 15~1500V 范围的储能直流系统的绝缘监测而设计，也可以应用在发电厂家、变电站的直流屏、电动汽车充电装置、UPS 供电系统、光伏直流系统及其它直流电网等直流系统。

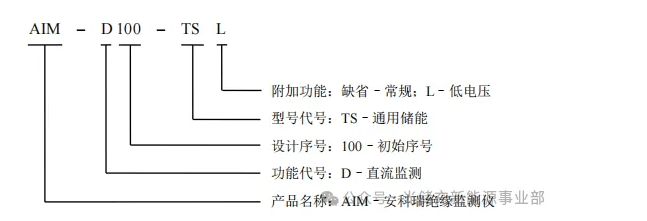

1 型号说明

2 功能特点

■ 电阻监测功能。产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警和报警值时，能发出预警和报警信号。

■ 电压监测功能。产品可以监测直流系统正负极之间的电压，正负极对地电压，测量范围为 15~1500V。

■ LED 指示功能。产品具有两个 RGB Led 指示灯，通过不同颜色和频率可以显示产品状态。

■ 拨码设置功能。产品可以通过拨码开关组合设置通讯波特率和通讯地址。

■ 继电器输出功能。产品具有 2 路继电器输出，可以选择常开或者常闭模式。

■ 通讯组网功能。产品具有 1 路 RS485 接口，采用 Modbus-RTU 协议，可以进行数据交互。

■ 安装方式可选。产品采用塑料外壳，兼容导轨和壁挂两种安装方式，默认导轨安装。

■ 插拔端子。产品采用插拔端子接线，方便接线和安装

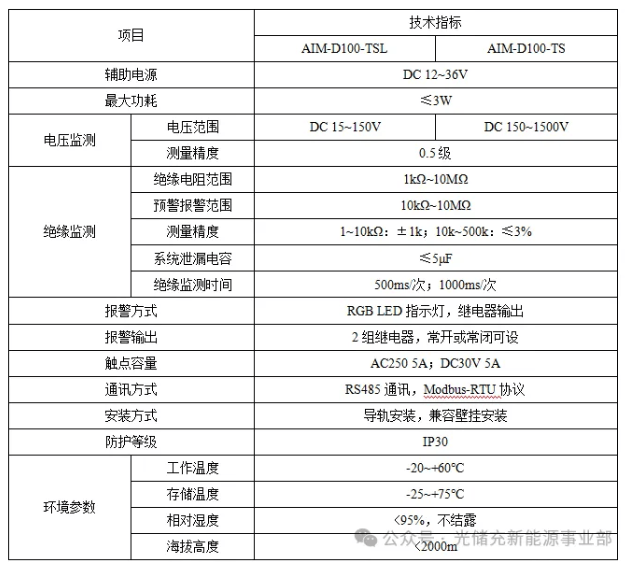

3 技术指标

4 外形尺寸

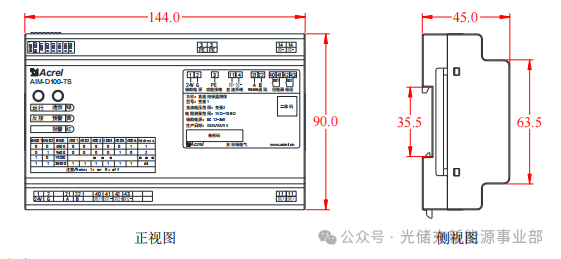

AIM-D100-TS 系列直流绝缘监测仪采用塑料外壳，其外形尺寸如下图所示。（单位：mm）

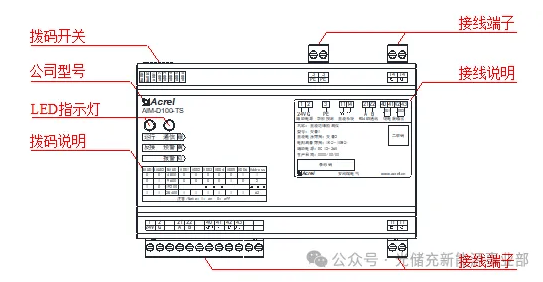

5 面板说明

6应用场景

电力系统：变电站、发电厂直流屏、蓄电池组监测

轨道交通：地铁、高铁直流供电系统

工业控制：石化、冶金、矿山等直流电源监控

新能源：光伏、储能系统的直流侧绝缘监测

数据中心：UPS电源、直流配电柜安全防护

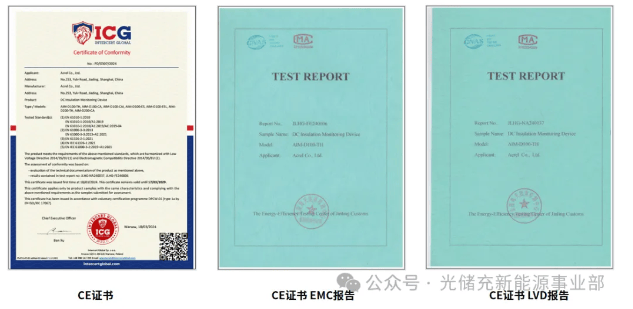

7 产品证书报告
